Les 2: MeerLeds

Functie na opstelling

Als de opstelling correct gebouwd is volgens de bouwtekening en de code geüpload is zullen twee lampjes gaan knipperen.

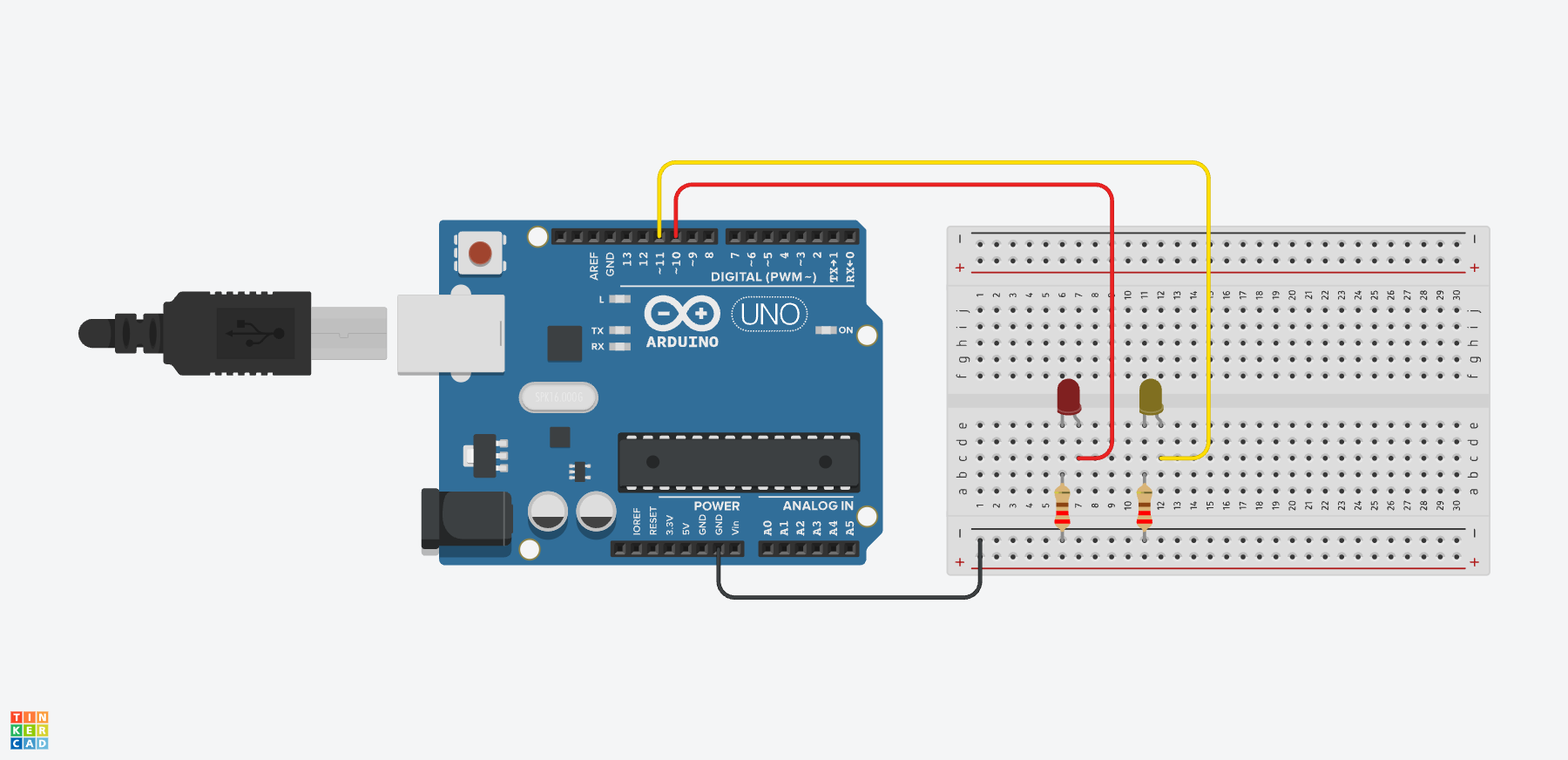

Opstelling

Code

/*
  Autheur:      Fun met Electronica
  Link:         https://training.funmetelectronica.nl/docs/arduino-basis/lessen/les-2-meerleds/
  Beschrijving: Laat eens meer leds aan en uit schakelen, keer op keer.
*/

int ledRood = 10;   // Rode led op pin 10
int ledGeel = 11;   // Gele led op pin 11

/*
  Het programmablok void setup wordt eenmaal beschreven
*/
void setup() {
  // We geven aan dat de led-pin-aansluitingen output moet zijn (spanning moet geven)
  pinMode(ledRood, OUTPUT);
  pinMode(ledGeel, OUTPUT);
}

/*
  Het programmablok void loop herhaalt zich keer op keer
*/
void loop() {
  digitalWrite(ledRood, HIGH);  // zet spanning op de led-pin
  digitalWrite(ledGeel, HIGH);  // zet spanning op de led-pin
  delay(1000);                  // wacht een seconde (1000 miliseconden)
  digitalWrite(ledRood, LOW);   // zet de spanning van de led-pin af
  digitalWrite(ledGeel, LOW);   // zet de spanning van de led-pin af
  delay(1000);                  // wacht een seconde
}

Code zonder commentaar

int ledRood = 10;
int ledGeel = 11;

void setup() {
  pinMode(ledRood, OUTPUT);
  pinMode(ledGeel, OUTPUT);
}

void loop() {
  digitalWrite(ledRood, HIGH);
  digitalWrite(ledGeel, HIGH);
  delay(1000);
  digitalWrite(ledRood, LOW);
  digitalWrite(ledGeel, LOW);
  delay(1000);
}

Opdrachten

Opdracht 1

Zorg dat de lampjes om en om knipperen.

Opdracht 2

Voeg een groen lampje toe op pin 12 en laat deze mee knipperen.

Opdracht 3

Maak van deze opstelling een werkende stoplicht met geloofwaardige delays.
